Instalación de una red de área local

Una vez montada la red hemos de comprobar todos y cada uno de los enlaces desde los armarios repartidores de la planta a las tomas de usuario y del armario principal o de la sala de equipos a cada uno de los armarios repartidores de la planta. Las comprobaciones a realizar incluyen todos los elementos de cableado que son tanto latiguillos de parcheo (de cable de pares y fibra óptica), como latiguillos que conectan la roseta con el equipo informatico así como el cableado fijo que conecta la roseta con el equipo imformatico así como el cableado fijo que conecta el panel de parcheo con la roseta de red y los cables coaxiales, Estas comprobaciones son muy importantes porque un fallo en una conexión puede hacer que la instalación no funcione o lo haga de forma inadecuada.

Un armario de comunicaciones donde apreciamos distintos elementos que lo componen. Cada armario es diferente, aunque en su interior contenga los mismo elementos: Electrónica de red, latiguillos, regletas con tomas de corriente, paneles de parcheo del cable de pares o fibra óptica etc.

En la instalación tendremos que trazar el recorrido de las canalizaciones de la forma que se indica en los planos, y si no viniese indicado el trazado real, seguiremos las indicaciones.

Cableado estructurado

Es un sistema de cableado diseñado en una jerarquía lógica que adapta todo el cableado existente en un edificio, y en el futuro, en un único sistema. Un sistema de cableado estructurado exige una topologia física en estrella que permite una administración sencilla y una capacidad de crecimiento flexible.

Entre las características generales de un sistema de cableado estructurado destacan las siguientes:

• La configuración de nuevos puestos se realiza hacia el exterior desde un modo central, sin necesidad de variar el resto de los puestos. Solo se configuran las conexiones del enlace particular.
• La localización y la corrección de averías se simplifica, ya que los problemas se pueden detectar a nivel centralizado
• Mediante una topologia física en estrella se hace posible configurar distintas topologias lógicas, tanto en bus como en anillo, simplemente reconfigurando centralizadamente las conexiones.

Separación de servicios(distancia entre la linea eléctrica y el cableado de datos)

• Esta tabla muestra la distancia mínima entre los cables eléctricos con tensión menos a 1.000 V y los de datos distribuidos por la misma canalización.
• para un cableado apantallado, si la longitud del cableado horizontal es menor a 35 m no se requiere separación.
• No es necesaria una separación en los últimos 15 m de cableado mas cercanos a la roseta de la red LAN.
• Esta tabla también es aplicable al cableado troncal y a los cables de fibra óptica no dieléctricos (con partes metálicas).

Instalación de canalizaciones
Se indica ahora la norma ANSI/EIA/TIA569-A.

• No debe haber mas de 30 m entre cajas de registro.
• Los registros deben tener una longitud superior a 12 veces el diámetro de la canalización mayor que recoja.
• El tamaño mas pequeño que se debe usar es de 20 mm de diámetro.
• No se pueden utilizar mas de dos curvas de 90º entre las cajas de registro.
• El radio de curvatura sera:

-Si el diámetro interno de la canalización es <50 mm, el radio sera al menos de 6 x.
-Si el diámetro interno de la canalización es > 50 mm, el radio sera al menos de 10.

• Debe estar presente un par para tracción, cuando sea necesario.
• Las canalizaciones perimetrales o principales se llenaran al 40 %, en previsión de futuras ampliaciones.
• Para otras canalizaciones se llenara como máximo un 50% en previsión de futuras ampliaciones.
• Para dimensionarlas, se calcularan 650 mm por cada área de trabajo (10m).
• Es recomendable utilizar canalizaciones de 15 cm de profundidad máxima.

Sala de equipos y armarios de telecomunicaciones. ANSI/EIA/TIA569-A

La sala de equipos deberá tener las siguientes características:

• Se dejaran al menos 0,07 m por cada área de trabajo o punto de red, como espacio previsible para la ubicación de los equipos de cableado con un tamaño mínimo de 14 m.
• Se calculara un altura mínima libre de obstáculos de 2,5 m.
• Se controlara la temperatura entre 18ºC y 24ºC y una humedad relativa entre 30% y 55%.
• Se dejaran al menos 0,6 m por cada armario o rack dedicado a albergar servidores y equipos de comunicaciones.
• Se dispondrán puertas que tendrán como mínimo, 91 cm de ancho por 2 m de alto.
• En cuanto al sistema de alimentación interrumpida debe preverse un espacio para la instalación dentro de la sala de equipos hasta 100 kVA si fuese superior a 100 kVA debe instalarse fuera de dicha sala.
• Debe estar ubicada lejos de fuentes electromagnéticas; hay que prestar especial atención a los transformadores eléctricos y a los motores de potencia, estará fuera de las verticales de agua y de lugares con posibilidad de filtración e inundación.
• Tendrá una instalación de extintores en la propia sala de equipos.
• La iluminación sera superior a 500 lúmenes, medidos a 1 m.

Sistema de tierra. ANSI/TIA/EIA J-STD 607A
El sistema de tierra es importante por los siguientes motivos:

• Disminuye el riesgo y los efectos del contacto con la corriente eléctrica.
• Aumenta la conexión del sistema de tierras eléctrico.
• La impedancia entre varios puntos de tierra es el principal factor para equilibrar el potencial entre ellos.
• Cuando sobre un cable hay interferencias de aparatos eléctricos, un conductor de tierra hará que tales interferencias se reduzca o tengan menos influencia.
• Cuando existen transistores, la conexión de varios cables por zonas puede eliminar parcialmente los transitorios.

Los componentes principales del sistema de tierra serán:

• El conductor de conexión a tierra para las telecomunicaciones sera, como mínimo de 6 AWG y conectara el punto central de conexión del sistema de tierra de comunicaciones con la tierra eléctrica del edificio.
• Un conductor de 6 AWG (6 mm de diámetro) o incluso de 3 AWG (14 mm) conectara todas las tierras de todos los equipos de los armarios de comunicaciones con la tierra principal de comunicaciones. No se aceptaran conexiones con tuberías de agua o blindajes metálicos. El diámetro del conductor sera conforme a lo indicado.
• Los equipos del área de trabajo estarán conectados a la tierra eléctrica y de telecomunicaciones.
• Si dos no tienen el mismo potencial, los equipos intermedios pueden verse afectados.

Administración y etiquetado. ANSI/TIA/EIA-606A
Existe un sistema de etiquetado para el cableado. Por ejemplo, 3A-B23 significa planta 3 es decir en el armario A sobre el panel B, en el puerto 23. El etiquetado ira en la roseta y en el cable, así como en el armario de comunicaciones. Es muy importante que el etiquetado este visible y sea fácil de entender, para poder localizar cualquier elemento en la instalación.
Si el cable es multipar, cada par debe ir identificado al lugar de destino.
Las barras de tierra han de identificar cada cable del armario de procedencia.
Categorías 5e, 6 o 7
Teniendo en cuenta la evolución de la tecnología y las previsiones de los equipos sabiendo el coste del cable de cada categoría y que un sistema de cableado se planifica para una duración mínima de 10 años es conveniente hacer un estudio previo de costes antes de decidirse por instalar una u otro categoría.
Al menos en la vertical o troncal se debe instalar un cable de categoría 6 y en el cableado horizontal al menos de categoría 5e salvo que se especifique en la normativa especifica de cada comunidad autónoma.
Uso de latiguillos
Los latiguillos no son siempre fiables. La incorporación de latiguillos viejos o inadecuados a una nueva instalación puede conllevar serios problemas al rendimiento del enlace. Si los latiguillos se deforman o se maltratan (como ocurre en la realidad), se incrementan las perdidas de forma que un enlace que funcionaba perfectamente ahora no cumplirá con la norma. Esto implica un descenso en la velocidad y por tanto en el rendimiento de la red. Un 1% de errores de transmisión implican un 80% de reducción en la velocidad de la red. Los errores surgen habitualmente por la calidad del cableado.

Recinto para redes de datos

Un rack es un soporte metálico destinado a alojar los equipamientos electrónico, imformatico y de comunicaciones. Las medidas para la anchura están normalizadas para que sean compatibles con los equipamientos de la mayoría de fabricantes. También se llaman bastidores o cabinas.

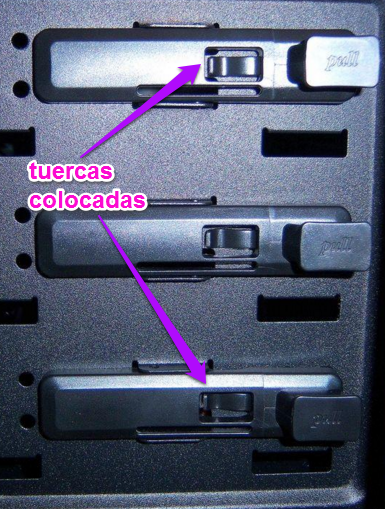

Cada columna tiene tres agujeros a intervalos regulares, llamados unidades rack "U".
La altura de los racks esta normalizada y sus dimensiones se indican en unidades U. Es normal que existan racks desde 4 U de altura hasta 46/47 U de altura.

Se pueden encontrar varios tipos de rack de 19 pulsadas.

• Rack mural: Como todos los armarios, sirve para alojar la electrónica de red, son los mas pequeños y van colgados en la pared.
• Rack de pie: Son utilizados principalmente cuando se instalan en su interior servidores, SAIS (sistemas de alimentación interrumpida), aparte de la electrónica de red.
• Open rack o rack abierto: Estos son modelos que disponen dolo de la estructura, eliminando puertas y otros complementos. Se utilizan en salas de equipos, que al estar cerradas, permiten utilizar este tipo de recintos.

Los armarios de rack 19, no solo se utilizan para redes de voz y datos; también para la distribución de audio, vídeo en circuito cerrado, televisión, etc., de forma que muchos fabricantes disponen de elementos de todo tipo para este tipo de armarios; en cualquier caso, utilizando las bandejas adecuadas, se pueden incluir cualquier tipo de equipos electrónicos en su interior; por ejemplo, centralitas de telefonía, repartidores de vídeo, sistemas de seguridad y videovigilancia, distribución de televisión, etc., es decir, todos los equipos electrónicos de las instalaciones en muchas edificaciones.
Ademas de ser eficaz, toda instalación debe ser segura, tanto para las personas que la utilizan como para los equipos que alimentan.

Las envolventes de los equipos electrónicos constituyen un elemento preventivo importante y garantizan la protección contra la penetración de agentes ambientales ya sean sólidos o líquidos. Esta protección se define mediante el código IP.

Este código se identifica mediante las siglas IP, seguidas de dos cifras que opcionalmente pueden ir seguidas de una o dos letras, que proporcionan información adicional. El significado de cada una de ellas es el siguiente:

• Primera cifra: grado de protección de las personas contra el acceso a las partes peligrosas y grado de protección de equipo contra la penetración de objetos sólidos extraños. Va de 0 (no protegido) hasta 6 (protegido completamente del polvo)
• Segunda cifra: Grado de protección contra la penetración de agua. Va desde 0 (no protegido) hasta 8 (protegido frente a inmersión continua en agua).

Suelo técnico o falso suelo registrable

El suelo técnico elevado o falso suelo registrable es un sistema que soluciona la necesidad de ocultar el gran numero de instalaciones que se dan en determinadas zonas de trabajo en sales técnicas o de equipos y en otros lugares en los que existe una gran cantidad de cableado eléctrico 7 de datos conducciones de agua, climatizacion, etc. Permite ocultar y conducir ordenadamente todas estas instalaciones bajo el suelo. El cableado se suele colocar en bandejas situadas bajo el suelo técnico

Techo técnico o falso techo registrable
El techo técnico o falso techo registrable ofrece una solución constructiva (igual que el techo) en espacios que requieran albergar instalaciones de diversa naturaleza.
Se coloca a una distancia determinada del techo de la habitación y lleva las canalizaciones de cualquier tipo como la del cableado de datos, climatizaciones, conducciones de agua, etc.
Es de tipo registrable es decir que se pueden abrir para el mantenimiento y reparaciones de las diversas instalaciones que incluye.
La variedad de techos que se encuentran los diferentes fabricantes permite adoptar la solución perfecta para cada lugar, desde grandes espacios que requieran de un mantenimiento constante(hospitales, aeropuertos, centro comerciales, oficinas, etc), a soluciones que por su diseño son adecuadas para viviendas, solas de reuniones, salones de conferencias, sales de exposiciones, etcétera.
Son fáciles de manipular y completamente desmontable. Ofrecen la posibilidad de mecanizado que permite la incorporaciones de una gran variedad de elementos, tales como luminarias, altavoces para megafonia, rejillas de climatizacion, sistemas contra incendios, así como cualquier sistema que pueda colocarse por el techo.

Tirada de cableado en canalizaciones
Cuando procedemos a la tirada o instalación del cableado por las canalizaciones, hemos de seguir una serie de recomendaciones que nos indica la normativa vigente, para que el resultado sea de la calidad adecuada. Se indican a continuidad, algunas de las mas importantes.

• La tensión máxima del cable UTP es de 110 N(12kg). Es decir no debemos tensar mas de ese valor para no estropear el cable ni sus características de transmisión.
• En un cable multipar hay que seguir las indicaciones del fabricante del mismo.
• Los lazos o nudos en el cable crean daños permanentes en el mismo, cambiando la construcción original interna, incluso cuando el cable se estira de nuevo. Por tanto, si se forma un nudo o lazo, es recomendable cortar y aprovechar el trozo para un enlace corto.
• Es aconsejable dejar un trozo de cable de reserva, que sera de unos 3m en el cuarto de telecomunicaciones y de 30 cm en la forma de usuario. No se debe forzar dicho cable dentro de la roseta. La longitud de cada enlace horizontal (entre el armario y la toma de usuario) no debe exceder los 90 m, incluyendo el cable de reserva.
• No instalar el cable de reserva en forma de bobina (circulo); mejor hacerlo en forma de 8, a lo largo de las canalizaciones o en el propio armario.
• Los radios de curvatura serán de 4 veces el diámetro exterior del cable, en el caso del UTP, y de 8 veces el diámetro exterior del mismo en el caso del FTP. Para los cables de cobre en el sistema troncal, el radio de curvatura debe ser 10 veces el diámetro exterior del cable. Para otros casos, se seguirán las indicaciones del fabricante.
• No deben apretarse las bridas hasta el punto que deformen la cubierta del cable, ya que se fuerzan los pares unos contra otros, empeorando el enlace. Las bridas se pondrán a mano y deben poder moverse sin esfuerzo.
• Se tendrá cuidado de no dañar el aislamiento de los conductores al pelar la cubierta. Es importante utilizar herramientas especificas para pelar los cables.
• El pelado de la cubierta en las rosetas no deberá superar los 2,54 cm.
• El destrenzado de los pares sera, como máximo, de 13 cm.
• Al incrustar el cable con la herramienta de inserción IDC, es conveniente utilizar la herramienta dos veces por cada conductor, con el fin de asegurar la mejor conexión posible, sobre todo con los cables de categoría 6.
• En cables de fibra óptica, seguir las recomendaciones del fabricante..

Es importante seguir todas estas recomendaciones cada vez que realicemos alguna instalación, para ir memorizándolas.

Instalación y colocación de bandejas

Cuando en una instalación de superficie necesita mas espacio, se utilizan las bandejas en lugar de las canaletas. Ademas, cuando se necesita una protección mecánica importantes contra los golpes a los cables se usan las bandejas metálicas.

Ademas de la protección, la función de las bandejas es el soporte de los conductores eléctricos instalados siguiendo las indicaciones del reglamento electrotecnico de baja tensión.
Las bandejas metalicas deben conectarse a la red de tierra de forma que quede asegurada su continuidad eléctrica. No obstante, las bandejas no pueden utilizarse como conductores de protección o de neutro.
Para la de las bandejas cada fabricante suministra la forma de realizarlo, los elementos necesarios, los soportes, etcétera.
