Instalación y colocación de tubos

Los tubos protectores utilizados para la instalación de cableado puede ser de dos tipos: tubos de empotrar y tubos rígidos de superficie.

• El tubo de empotrar se utiliza para introducirlo en la pared de el edificación, como se instala en las viviendas el cableado eléctrico. El mas usado es el corrugado que se instala en la pared y en el techo, abriendo una canalización para ello(regola) encontrando otros tipos para el suelo(debajo de la lozas) que son mas fuertes, y es el corrugado reforzado, para que no se aplaste con la presión de la soleria.

Algunos modelos de tubo corrugado y corrugado reforzado para empotrar en la pared y en el suelo. Los hay de diferentes diámetros, como son: 16 mm, 20 mm, 25 mm, 32 mm, 40 mm, 50 mm, 63 mm, aunque se pueden encontrar en tamaños mayores, es el mas económico y lo encontramos en diferentes colores.

tubo corrugado reforzado

tubo corrugado

El tubo rígido de superficie se usa para ser visible en la instalación, como en el caso de naves industriales, centros educativos, etc.

Herramienta de corte de tubo rigido de PVC

La instalación de las canalizaciones con tubos protectores se ajustara a lo dispuesto en una serie de consideraciones generales que se complementan con otras especificas, según la instalación sea en superficie, empotrada o al aire.

Las consideraciones generales que se deben cumplir a la hora de proceder al montaje o instalación de canalizaciones con tubos protectores son estas:

• El trazado de las canalizaciones se hará siguiendo las lineas verticales y horizontales o paralelas a las aristas de las paredes que limitan el local en el que se efectúa la instalación.

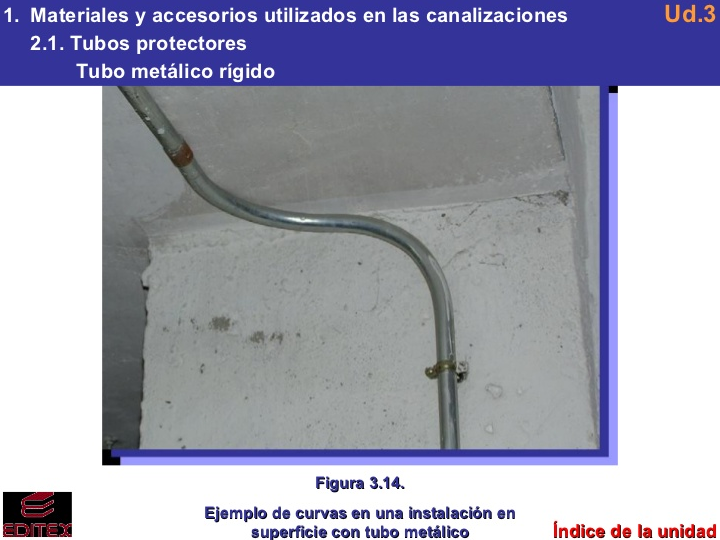

• Las curvas practicadas en los tubos serán continuas y no originaran reducciones de la sección. Los radios mínimos de curvatura para cada clase de tubo serán los especificados por el fabricante.
• Se podrán introducir y retirar con facilidad los conductores en los tubos, una vez colocados y fijados, disponiendo, para ello los registros que se estimen necesarios que en tramos rectos no estarán separados ente si mas de 15 m. El numero de curvas en angulo situadas entre dos registros consecutivos no sera superior a tres.
• Los tubos metálicos que sean accesibles deben ponerse a tierra, debiendo asegurarse su continuidad eléctrica
• No podrán utilizarse los tubos metálicos como conductores de protección o de neutro.
• El cambio de canalización se realizara en una caja apropiada, de material aislante y no propagador de la llama. En ningún caso se permitirá la unión de conductores con empalme o derivaciones entre armarios de datos o entre el armario de datos y la toma de usuario.

Cuando se realice un montaje en una superficie con tubos se tendrán en cuenta, ademas de las consideraciones generales, las siguientes especificas:

• Los tubos se fijaran a las paredes o techos por medio de bridas o abrazadera protegidas contra la corrosión y sólidamente sujetas, similares. La separación entra fijaciones o abrazaderas sera, como máxima de 0,5 m, se dispondrán fijaciones antes y después de un cambio de dirección en los empalmes de los tubos y en la proximidad de las entradas a las cajas de registro.
• Los tubos se colocaran adaptándose a la superficie sobre la que se instalan, siendo conveniente colocarlos, siempre que sea posible, a una altura mínima de 2,5 m sobre el suelo.
• En los cruces de los tubos con juntas de dilatación de un edificio, deberán interrumpirse los tubos, quedando los extremos del mismo separados entre si 5 cm y empalmándose posteriormente mediante manguitos deslizantes que tengan una longitud mínima de 20 cm.

Cuando se empotran los tubos en una instalación se tendrán en cuenta ademas de las consideraciones generales las siguientes especificas:

• En la instalación de los tubos en el interior de los elementos de la construcción las rozas(regolas) no pondrán en peligro la seguridad de las paredes o de los techos en los que se practiquen. Las dimensiones de las rozas serán suficientes para que los tubos queden recubiertos por una capa de 1 cm de espesor, como mínimo. En los ángulos, el espesor de esta capa puede reducirse a 0,5 cm.
• No se instalaran entre el forjado y el revestimiento, tubos destinados a la instalación eléctrica de las plantas inferiores.
• Para la instalación de la propia planta únicamente podrán instalarse entre el forjado y el revestimiento, tubos que deberán quedar recubiertos por una capa de hormigón o mortero de 1 cm de espesor como mínimo.
• En caso de utilizarse tubos empotrados es conveniente disponer los recorridos horizontales a 50 cm---como máximo----del suelo o techos y los verticales a una distancia no superior a 20 cm de las esquinas.

Una vez instalado todo el material para lo que necesitaremos el taladro, unos tacos, unos tornillos, y unas abrazaderas así como cortar los tubos a medida etc., hay que introducir el cable por el mismo, para lo que usaremos una guía.
Con esto introduciremos los cables por los tubos, siempre sin tirar mas de lo que el fabricante nos indique para el cable en cuestión.
El final de los tubos pasa por los registros o las tomas de usuario; son diferentes los de empotrar que los de superficie, los de empotrar los encontraremos fundamentalmente en viviendas y oficinas y los de superficie en naves industriales, centros educativos, etc.

La diferencia fundamental esta en que los de empotrar son las económicos y al mismo tiempo con un diseño que no es estético. Los de superficie son mas robustos.
De todos ellos podemos encontrar de muchos tamaños y en el caso de los de superficie, existen diferentes modelos con distintos diseños.
El tubo corrugado se instala siguiendo regolas o rozas realizadas en las paredes a tal fin, con el tamaño de los tubos que van a ir empotrados. Esto se hace con una herramienta especifica para ello (rozadora de pared) o con un martillo compresor eléctrico o un martillo y un cincel o cortafríos si es poca la distancia a cubrir.

En el caso del tubo rígido hemos de hacer el trazado mediante paralelas y perpendiculares a las aristas de las paredes, utilizando para ello una cinta métrica y una cinta de marcado o un nivel láser, para que todo quede perfecto.
En este tipo de trabajos tendremos en cuenta los consejos siguientes para evitar accidentes:

• El uso de este tipo de herramientas requiere que estén bien afiladas. Cuando no se utilizan, las partes cortantes han de quedar protegidas por una funda de plástico o goma, con el objeto de prevenir accidentes.
• En estos trabajos se desprenden trozos o esquirlas del material que se manipula, por lo que conviene utilizar gafas de seguridad y es recomendable el uso de guantes.
• Al ser herramientas muy cortantes, el corte se debe realizar en la dirección contraria al cuerpo y hay que evitar manejarlas con una sola mano.
• En ningún caso se deben usar herramientas con oxido, con rebabas o con el corte mellado. respecto a los cinceles y los cortafríos se deben desechar si la cabeza ha perdido su forma original y esta aplastada.
• Cuando se utilizan cinceles y cortafríos, conviene sujetarlos con un protector o empuñadura para evitar golpes en la mano que los sujeta, teniendo como consecuencia accidentes desafortunados. Las herramientas mas grandes deben sujetarse con unas tenazas.
